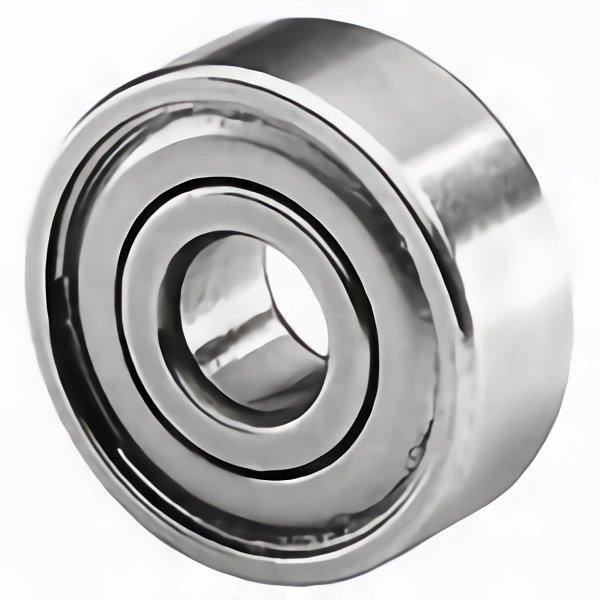

Vòng bi kích thước hệ mét thu nhỏ và nhỏ - Được che chắn là vòng bi lăn chính xác được sản xuất theo kích thước hệ mét, được trang bị tấm chắn kim loại (cấu hình ZZ hoặc Z) ở một hoặc cả hai bên. Những tấm chắn này cung cấp khả năng bảo vệ hiệu quả chống lại các hạt ô nhiễm lớn hơn trong khi vẫn duy trì ma sát thấp và khả năng tốc độ cao. Đường kính lỗ khoan thường dao động từ 3 mm đến 12 mm, với đường kính ngoài từ 8 mm đến 28 mm.
Các tính năng kỹ thuật chính:
Thiết kế lá chắn: Tấm chắn kim loại không tiếp xúc (thường là thép ép hoặc thép không gỉ) được uốn thành rãnh trên vòng ngoài. Khoảng cách hình khuyên hẹp (thường là 0,05–0,15 mm) giữa tấm chắn và vòng trong cho phép ma sát tối thiểu đồng thời chặn bụi, sợi và các mảnh vụn lớn hơn trong không khí.
Tiêu chuẩn kích thước hệ mét: Phù hợp với kích thước ISO 15 và DIN 625 . Các dòng được che chắn phổ biến bao gồm 60ZZ (ví dụ: 608ZZ: 8×22×7 mm), 62ZZ (ví dụ: 626ZZ: 6×19×6 mm), 63ZZ (ví dụ: 623ZZ: 3×10×4 mm) và 69ZZ (ví dụ: 696ZZ: 6×15×5 mm). ZZ cho biết lá chắn kép; Z cho biết lá chắn đơn.
Cấp độ chính xác: Có sẵn từ P0 (ABEC 1) để sử dụng chung đến P5 (ABEC 5) cho các yêu cầu chính xác cao hơn. Vòng bi hệ mét thu nhỏ được che chắn thường đạt được dung sai P5 ở các loại cao cấp.
Vật liệu: Vòng và bóng bằng thép Chrome (52100) (Lớp 5 hoặc 10) cho các ứng dụng tiêu chuẩn; thép không gỉ (440C) để chống ăn mòn; gốm lai (bóng Si₃N₄) để cách điện hoặc tốc độ cực cao.
Bôi trơn: Được bôi trơn trước tại nhà máy với mỡ chất lượng cao (thường là gốc lithium hoặc tổng hợp) được chọn cho mô-men xoắn thấp, phạm vi nhiệt độ rộng (-40 ° C đến + 120 ° C) và tuổi thọ cao. Tấm chắn giữ dầu mỡ hiệu quả đồng thời ngăn chặn sự xâm nhập của ô nhiễm.
Đặc tính mô-men xoắn: Vòng bi được che chắn thể hiện mô-men xoắn khởi động và chạy cao hơn một chút so với vòng bi hở do lực cản của dầu mỡ, nhưng thấp hơn đáng kể so với các phiên bản kín. Các giá trị mô-men xoắn điển hình nằm trong khoảng từ 0,5–5 g·cm tùy thuộc vào kích thước và lượng dầu mỡ.
Khả năng tốc độ: Tấm chắn không tiếp xúc cho phép tốc độ tương đương với vòng bi mở (lên đến 40.000–50.000 RPM đối với kích thước nhỏ hơn), bị giới hạn chủ yếu bởi thiết kế mỡ và lồng thay vì lực cản của tấm chắn.
Tùy chọn lồng: Lồng kiểu vương miện (ruy băng) bằng thép, nhựa phenolic hoặc polyamide tối ưu hóa khoảng cách bóng và giảm ma sát.
Bảo vệ môi trường: Tấm chắn cung cấp khả năng bảo vệ chống lại ô nhiễm hạt khô, dạng sợi hoặc lớn hơn (thường là >50 micron). Không thích hợp cho môi trường ẩm ướt hoặc bụi mịn (thay vào đó hãy sử dụng các phiên bản kín).
Bảo trì: Vòng bi được che chắn thường không thể bôi trơn lại (không có phụ kiện mỡ) và được thiết kế cho dịch vụ "bôi trơn trọn đời" trong môi trường sạch đến vừa phải.
Các ứng dụng:
Vòng bi hệ mét thu nhỏ được che chắn lý tưởng cho động cơ điện nhỏ, quạt làm mát, thiết bị tự động hóa văn phòng (máy in, máy quét, máy photocopy), ổ đĩa cứng máy tính, máy bơm chính xác, tay khoan nha khoa, động cơ máy bay mô hình, phương tiện điều khiển bằng sóng vô tuyến, thiết bị đo đạc và khớp robot. Chúng cung cấp sự cân bằng tối ưu giữa bảo vệ chống ô nhiễm, ma sát thấp và hiệu suất tốc độ cao trong các cụm hệ mét nhỏ gọn.
| Inquiry | Part Number | Seal Type | Ring Material | Bore Diameter (d) | Outer Diameter (D) | Width (B) | Dynamic Radial Load | Static Radial Load | Max. Speed （rpm) |
|---|
