Vòng bi kích thước lớn (LSB) - Đường kính ngoài 380+ mm là vòng bi lăn hạng nặng được thiết kế cho các thiết bị công nghiệp lớn, nơi kích thước vòng bi tiêu chuẩn không đủ. Với đường kính ngoài vượt quá 380 mm và lên đến vài mét, những vòng bi này hỗ trợ tải trọng đặc biệt trong khi vẫn duy trì hiệu suất quay chính xác trong máy móc lớn nhất thế giới.
Các tính năng kỹ thuật chính:
Phạm vi kích thước: Đường kính ngoài từ 380 mm đến hơn 2.000 mm, với đường kính lỗ khoan tương ứng thường dao động từ 200 mm đến 1.500 mm hoặc lớn hơn. Chiều rộng ổ trục tỷ lệ thuận lợi, thường vượt quá 100 mm đối với khả năng chịu tải nặng.
Khả năng chịu tải: Được thiết kế cho tải trọng hướng tâm và trục cực cao, thường vượt quá định mức tải trọng động 500 kN và định mức tĩnh nhiều meganewton. Cấu hình con lăn nhiều hàng (hình trụ, hình côn hoặc hình cầu) tối đa hóa sự phân bố tải.
Cấu hình có sẵn:

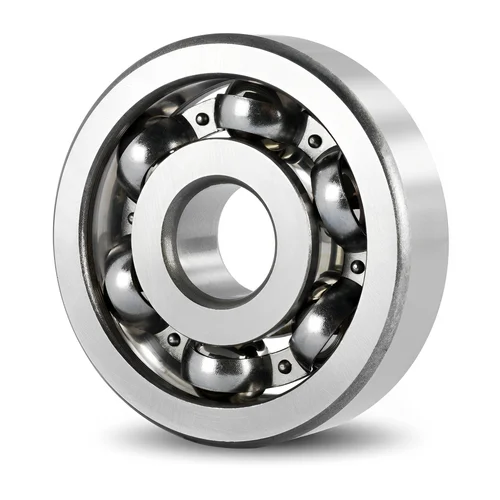

DGBB lớn: Vòng bi rãnh sâu cho tải trọng vừa phải và tốc độ cao hơn.

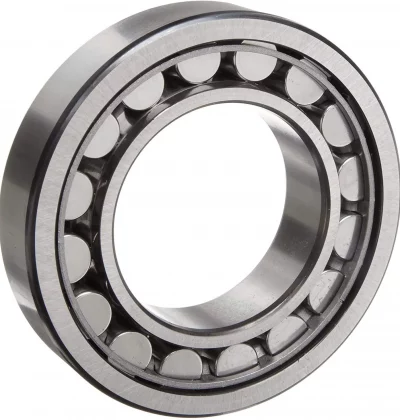

CRB lớn: Vòng bi lăn hình trụ cho khả năng chịu tải xuyên tâm cao nhất.
TRB lớn: Vòng bi lăn côn cho tải trọng hướng tâm và lực đẩy kết hợp.
SRB lớn: Vòng bi lăn hình cầu để điều chỉnh lệch.
Vòng bi tiếp xúc bốn điểm: Đối với tải trọng kết hợp với kích thước trục nhỏ gọn.
Vòng quay: Có hoặc không có bánh răng tích hợp để định vị quay.
Vật liệu: Thép chịu lực cứng hoặc thấm cacbon (52100, 4320 hoặc tương đương) với xử lý nhiệt chuyên dụng cho các thành phần tiết diện lớn. Thấm nitơ hoặc làm cứng cảm ứng cho bề mặt mương.
Các lớp chính xác: Có sẵn trong P0 (tiêu chuẩn), P6 hoặc P5 tùy thuộc vào yêu cầu ứng dụng. Dung sai đặc biệt cho các ứng dụng tuabin gió hoặc hàng không vũ trụ.
Thiết kế bên trong: Các cấu hình con lăn được tối ưu hóa (vương miện hoặc logarit) ngăn chặn ứng suất cạnh khi chịu tải nặng và sai lệch. Khe hở bên trong được kiểm soát (C3, C4 hoặc tùy chỉnh) phù hợp với sự giãn nở nhiệt và biến dạng vỏ.
Tùy chọn lồng: Lồng bằng đồng thau, thép hoặc polyme được gia công được thiết kế để ổn định kích thước ở đường kính lớn. Thiết kế bổ sung đầy đủ có sẵn cho khả năng chịu tải tối đa.
Hệ thống niêm phong: Con dấu mê cung hạng nặng, con dấu tiếp xúc nhiều môi hoặc các giải pháp niêm phong tùy chỉnh cho môi trường dễ bị nhiễm bẩn.
Bôi trơn: Bôi trơn bằng mỡ với các kênh và phụ kiện bôi trơn; hệ thống tuần hoàn dầu để hoạt động tốc độ cao hoặc liên tục.
Các ứng dụng:
Vòng bi kích thước lớn (380+ mm OD) rất cần thiết trong tuabin gió (trục chính, ngáp và truyền động cao độ), máy khoan đường hầm (TBM), xẻng và máy nghiền khai thác, nhà máy cán thép, cần cẩu hạng nặng, máy xúc lớn, thiết bị khoan ngoài khơi, hệ thống radar và ăng-ten, và xi lanh sấy nhà máy giấy. Những vòng bi này mang lại hiệu suất đáng tin cậy, tuổi thọ cao trong các thiết bị vốn quan trọng, có giá trị cao, nơi hỏng vòng bi dẫn đến thời gian ngừng hoạt động thảm khốc.
